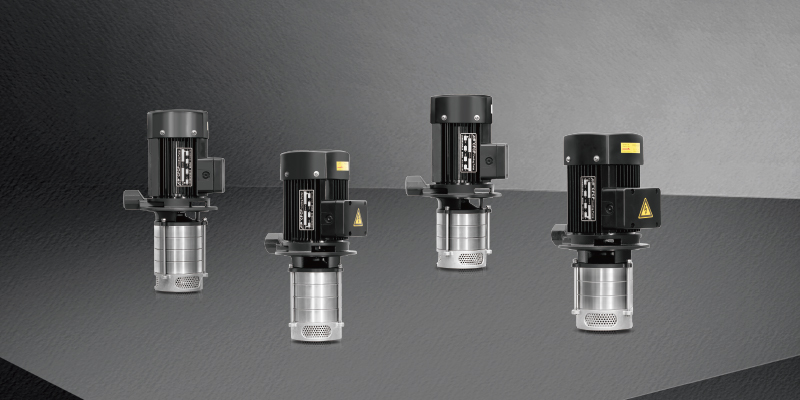

  • QDYB系列中小型机床专用冷却泵

    型号:QDYB2,4

    产品特点
    QDYB系列中小型机床专用冷却泵适用于机床冷却液、切削液、润滑液的输送,具体用于加工中心,磨床,车床,电火花,切屑输送机,工业清洗设备及其它冷却系统等。
    客服热线:0512-58651188

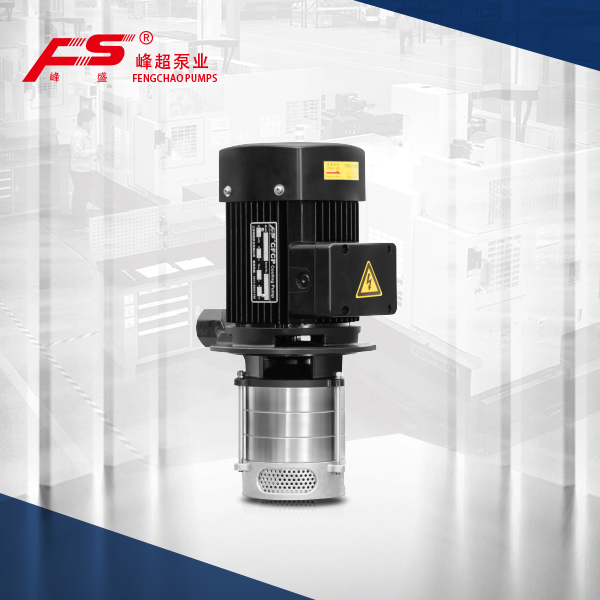

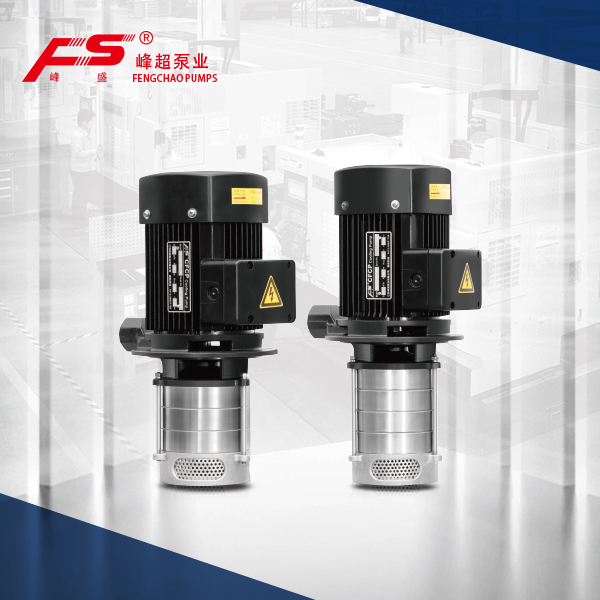

    QDYB系列中小型机床专用冷却泵

    QDYB系列中小型机床专用冷却泵

    QDYB系列中小型机床专用冷却泵的性能范围:

    流量范围 [m3/h]
    Q=1~7m3/h
    流量范围 [L/min] Q=16~120L/min
    扬程 [m] H=5~40m
    电机功率 [kW] N=0.37kW~0.75kW
    液体温度 [℃] -15℃~+120℃

    四大品质

    • 中小型机床专用冷却泵

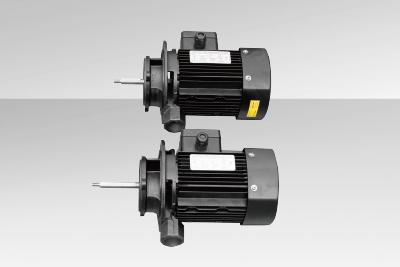

      配用格兰富式加长轴铝壳电机,搭配日本NSK轴承及冷轧硅钢片,具有轻型美观,散热快,高效率,低噪音等优良特点。
      全封闭式结构,防护等级IP55,绝缘等级F级。
    • 中小型机床专用冷却泵

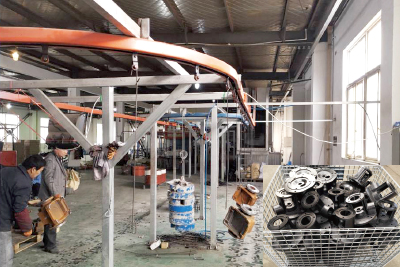

      铸铁出水段表面全部采用黑色电泳漆加工处理。
      具有美观,长久耐用,油漆表面绝不脱落的优点。
    • 中小型机床专用冷却泵

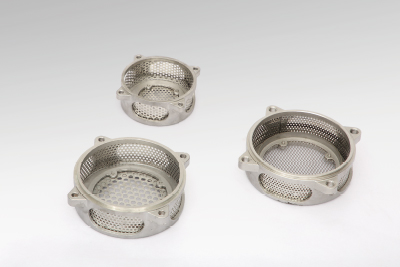

      底座进水段采用不锈钢硅溶胶浇铸工艺,数控车床批量加工生产,外形美观,坚固耐用。
      四周过滤镂空环形能使吸水更加充分, 并能过滤较大杂物。
    • 中小型机床专用冷却泵

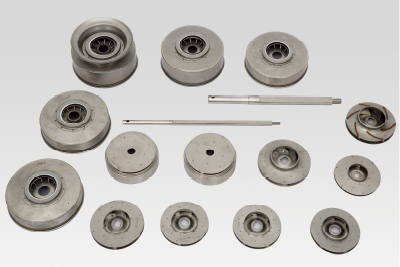

      泵腔内部零件参照国外新技术,采用精密铸造,数控车床,加工中心等现代化先进的工艺手法和加工设备。
      品质不断优化,性能提升,核心品质更加优良完美。

    QDYB系列中小型机床专用冷却泵的应用

    QDYB系列中小型机床专用冷却泵适用于机床冷却液、切削液、润滑液的输送,具体用于加工中心,磨床,车床,电火花,切屑输送机,工业清洗设备及其它冷却系统等。

    中小型专用机床冷却泵电机

    如用户不作要求,本厂提供浸入式机床冷却泵的电源要求均为380V、50HZ。但根据用户要求,可提供特殊规格、特殊频率(50HZ、60HZ)、特殊电压(110V~660V)的电源用泵。

    zui大环境温度与海拔

    当机床冷却泵在环境温度大于40℃或海拔大于1000m时运行,由于空气密度低冷却效果差,电机输出功率P2会有一定降低。泵在上述情况下运行电机功率需配大。

    浸入式不锈钢多级泵的型号含义


    中小型专用机床冷却泵的安装

    图中尺寸为zui小安装尺寸(如果水槽底部有特殊装置,或水槽底部铁屑等杂物较多时H1需适当放大):

    型号系列 H1(mm) H2(mm)
    QDYB2,4 25 55


    截面图/QDYB2,4

    材料/QDYB2,4

    序号 名称 材料
    1 底座 不锈钢
    2 底部导流器 不锈钢
    3 叶轮 不锈钢
    4 轴套 不锈钢
    5 导流器 不锈钢
    6 不锈钢
    7 拉杆 不锈钢
    8 机械密封 合金
    9 出水段 铸铁
    10 电动机


    QDYB2,4机床冷却泵性能曲线


    机床冷却泵安装图

    尺寸和重量/QDYB2


    尺寸和重量/QDYB4


    注:如液下长度L1有其它要求可联系厂家。



    中小型专用机床冷却泵性能表

    型号 配用电机
    (kw)
    流量
    Q(m3/h)
    1 1.2 1.6 2.0 2.4 2.8 3.2 3.6
    QDYB2/10-131 0.37 扬程
    H(m)
    9 8.9 8.7 8.5 8 7.6 7.3 7
    QDYB2/20-131 0.37 18 17.8 17.4 17 16 15.2 14.6 14
    QDYB2/30-158 0.55 27 26.5 26 25.5 24 23 22 21
    QDYB2/40-185 0.75 36 35 34.5 34 32 30.5 29.5 28



    型号 配用电机
    (kw)
    流量
    Q(m3/h)
    1.8 2.4 3.0 4.0 4.8 6.0 7.0
    QDYB4/10-131 0.37 扬程
    H(m)
    8.9 8.7 8.5 8 7.5 6.5 5
    QDYB4/20-158 0.55 17.8 17.4 17 16 15 13 10
    QDYB4/30-185 0.75 26.5 26 25.5 24 22.5 19.5 15
    QDYB4/40-185 0.75 35 34.5 34 32 30 26 20
