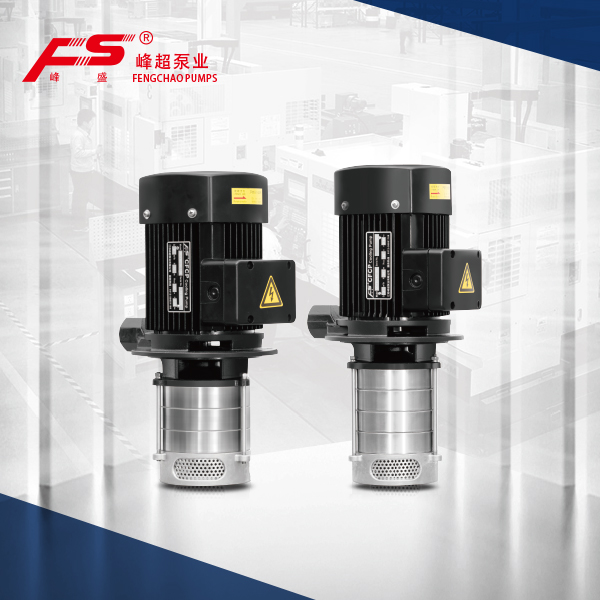

中小型专用机床冷却泵

型号：QDYB2,4

产品特点
中小型专用机床冷却泵适用于机床冷却液、切削液、润滑液的输送，具体用于加工中心，磨床，车床，电火花，切屑输送机，工业清洗设备及其它冷却系统等。
QQ实时沟通
客服热线：0512-58651188

中小型专用机床冷却泵

中小型专用机床冷却泵应用

QDYB系列机床冷却泵适用于机床冷却液、切削液、润滑液的输送，具体用于加工中心，磨床，车床，电火花，切屑输送机，工业清洗设备及其它冷却系统等。

中小型专用机床冷却泵电机

如用户不作要求，本厂提供水泵的电源要求均为380V、50HZ。但根据用户要求，可提供特殊规格、特殊频率（50HZ、60HZ）、特殊电压（110V~660V）的电源用泵。

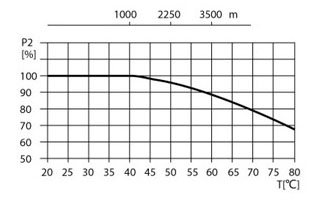

zui大环境温度与海拔

当机床冷却泵在环境温度大于40℃或海拔大于1000m时运行，由于空气密度低冷却效果差，电机输出功率P2会有一定降低。泵在上述情况下运行电机功率需配大。

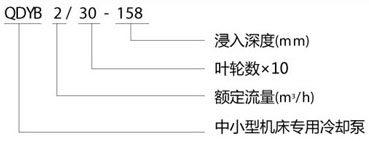

型号含义

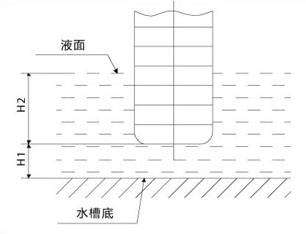

中小型专用机床冷却泵的安装

图中尺寸为zui小安装尺寸（如果水槽底部有特殊装置，或水槽底部铁屑等杂物较多时H1需适当放大）:

型号系列 H1(mm) H2(mm)
QDYB2,4 25 55

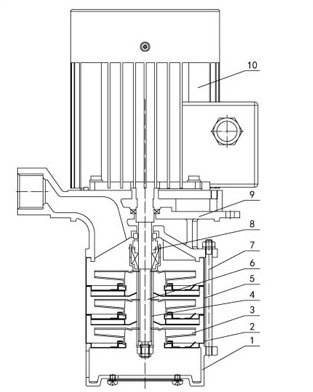

截面图/QDYB2,4

材料/QDYB2,4

序号 名称 材料
1 底座 不锈钢
2 底部导流器 不锈钢
3 叶轮 不锈钢
4 轴套 不锈钢
5 导流器 不锈钢
6 轴 不锈钢
7 拉杆 不锈钢
8 机械密封 合金
9 出水段 铸铁
10 电动机

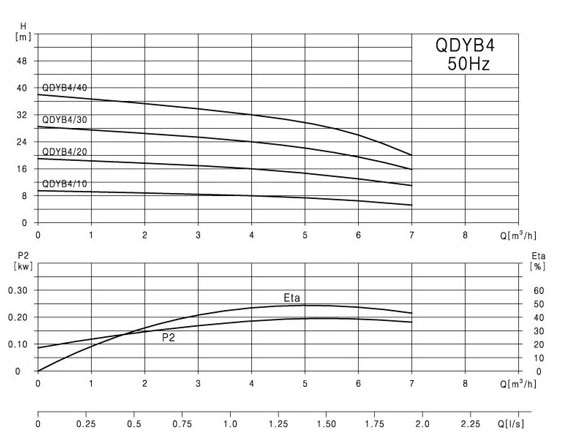

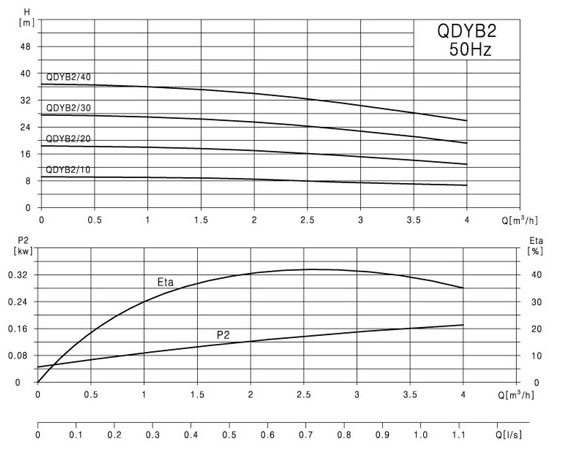

QDYB2,4机床冷却泵性能曲线

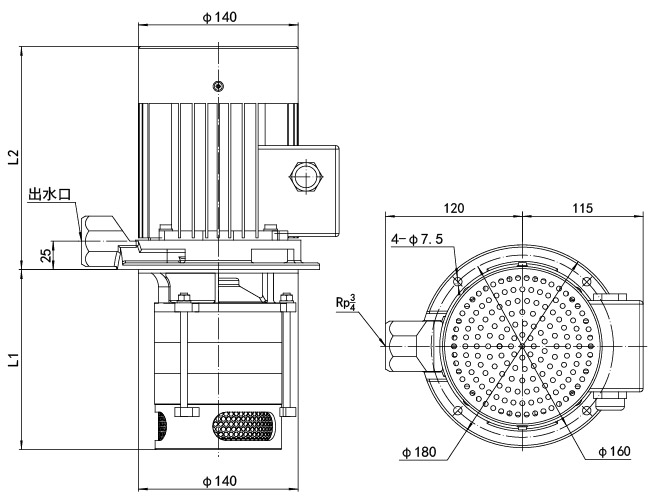

机床冷却泵安装图

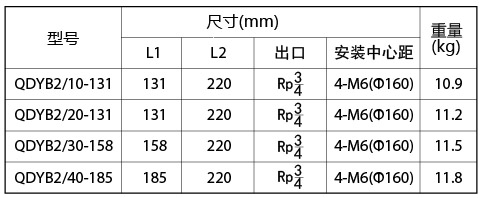

尺寸和重量/QDYB2

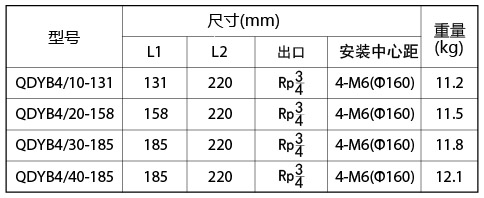

尺寸和重量/QDYB4


注：如液下长度L1有其它要求可联系厂家。



中小型专用机床冷却泵性能范围


流量范围 [m3/h]
Q=1~7m3/h
流量范围 [L/min] Q=16~120L/min
扬程 [m] H=5~40m
电机功率 [kW] N=0.37kW~0.75kW
液体温度 [℃] -15℃~+120℃

中小型专用机床冷却泵性能表


型号 配用电机
(kw)		 流量
Q(m3/h)		 1 1.2 1.6 2.0 2.4 2.8 3.2 3.6
QDYB2/10-131 0.37 扬程
H(m)		 9 8.9 8.7 8.5 8 7.6 7.3 7
QDYB2/20-131 0.37 18 17.8 17.4 17 16 15.2 14.6 14
QDYB2/30-158 0.55 27 26.5 26 25.5 24 23 22 21
QDYB2/40-185 0.75 36 35 34.5 34 32 30.5 29.5 28



型号 配用电机
(kw)		 流量
Q(m3/h)		 1.8 2.4 3.0 4.0 4.8 6.0 7.0
QDYB4/10-131 0.37 扬程
H(m)		 8.9 8.7 8.5 8 7.5 6.5 5
QDYB4/20-158 0.55 17.8 17.4 17 16 15 13 10
QDYB4/30-185 0.75 26.5 26 25.5 24 22.5 19.5 15
QDYB4/40-185 0.75 35 34.5 34 32 30 26 20
