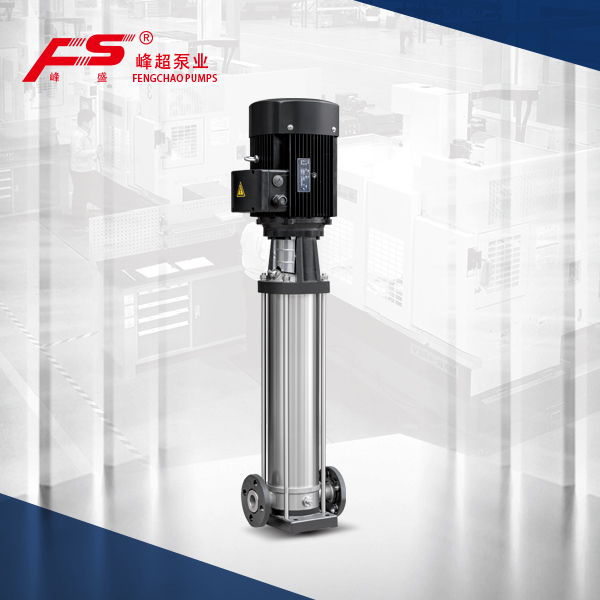

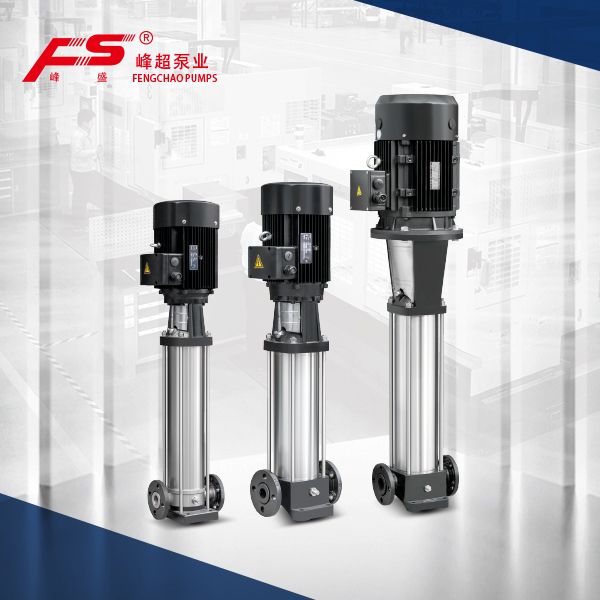

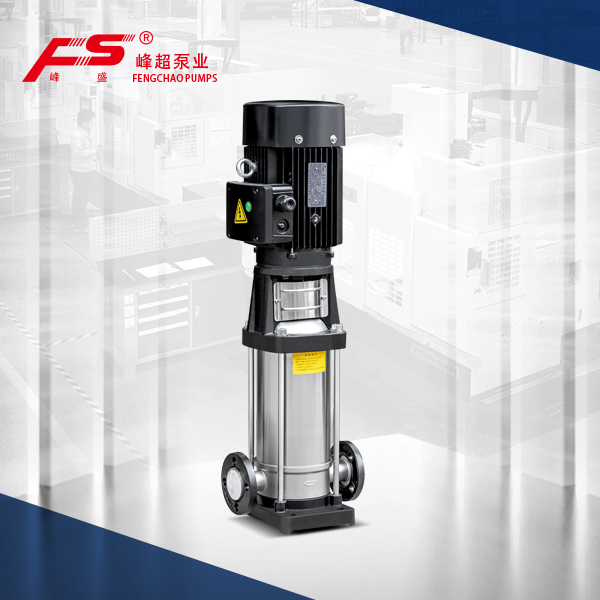

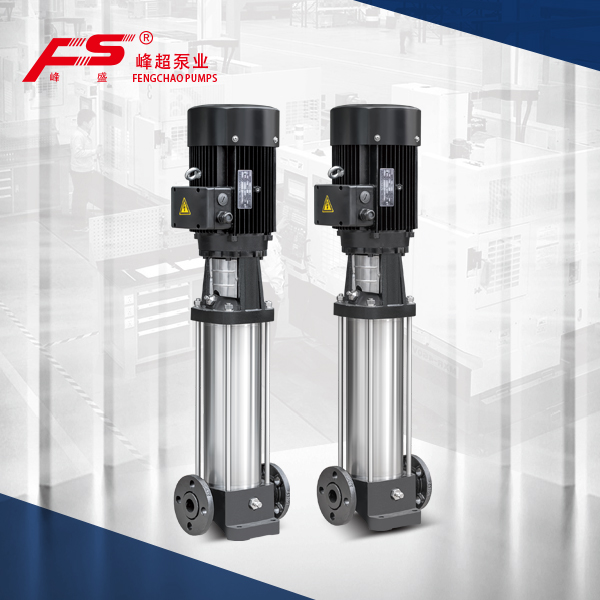

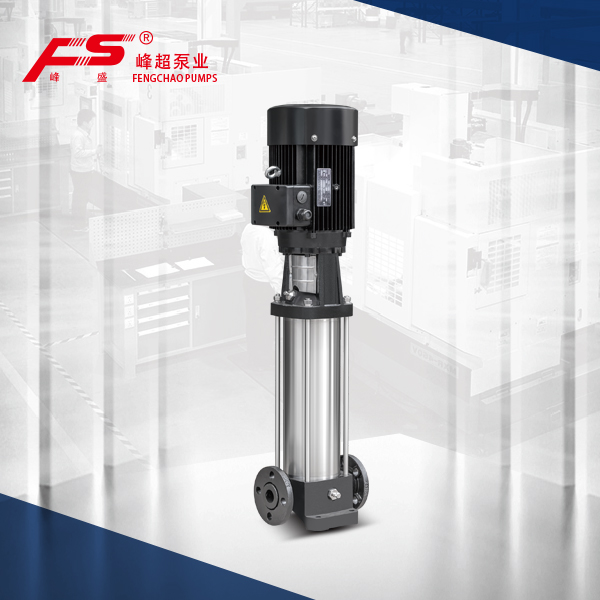

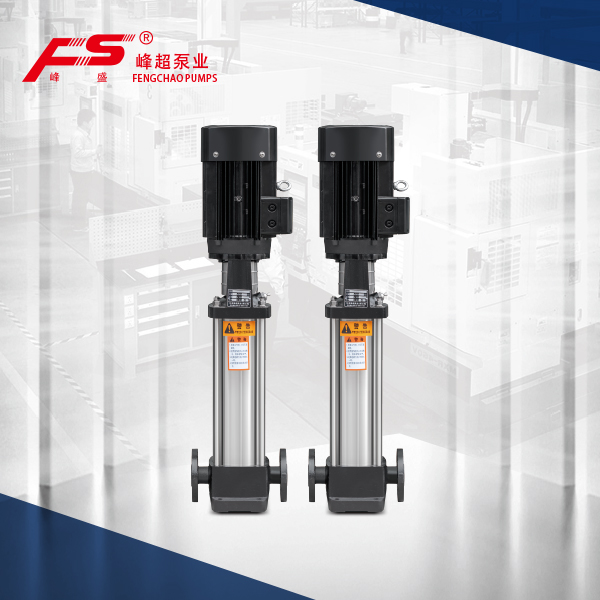

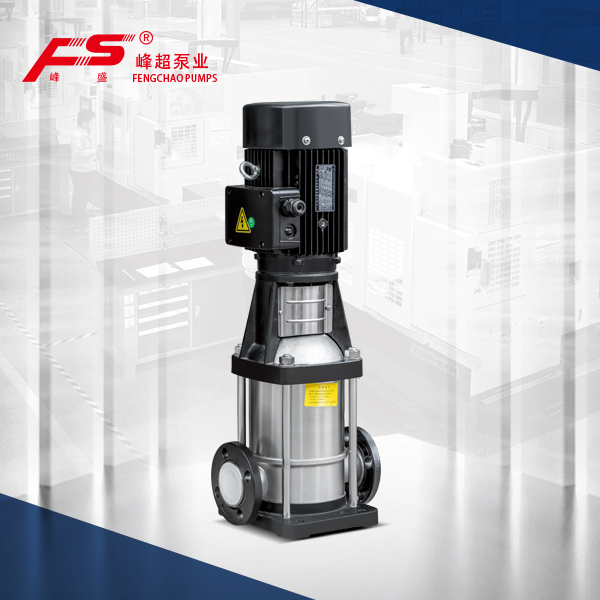

轻型不锈钢立式多级离心泵配用格兰富式铝壳电机，选定国内大型电机厂家优质电机，搭配日本NSK轴承及冷轧硅钢片，立式多级泵具有轻型美观，散热快，高效率，低噪音等优良特点。
全封闭式结构，防护等级IP55，绝缘等级F级。

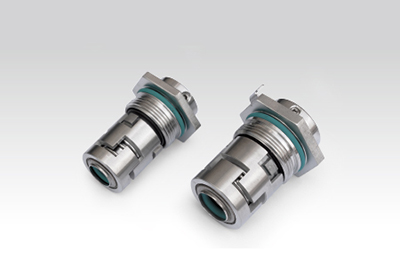

特别设计的集装式机封增加泵组的可靠性，确保安全运行，而且确保服务简便。
集装式结构使您可在几分钟内更换机封,无需特殊工具，无需拆卸泵，甚至无需移动笨重的电机。
立式多级离心泵水泵铸铁件表面全部采用黑色电泳漆加工处理。
具有美观，长久耐用，油漆表面绝不脱落的优点。

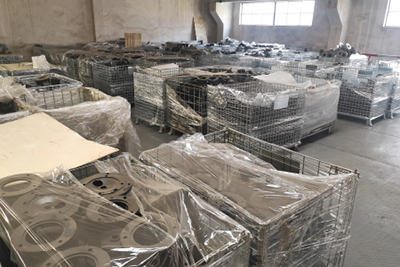

不锈钢立式多级泵水泵铸铁部分采用目前国内的精密铸造技术，外形精致美观。
数控车床批量加工生产，库存充足，高精度，高标准。
泵腔内部零件参照国外技术，采用精密铸造，数控车床，加工中心等现代化的工艺手法和加工设备。
品质不断优化，性能提升，核心品质更加优良完美。
| 流量范围 [m3/h] | Q=1~240m3/h |
| 扬程 [m] | H=6~400m |
| 电机功率 [kW] | N=0.37kW~110kW |
| 水泵效率 [%] | η=32%~75% |
| 液体温度 [℃] | -15℃~+120℃ |
| 进出口联接圆法兰规格 | DN25~DN150 |
| 说明 | QDL2 | QDL4 | QDL8 | QDL12 | QDL16 | QDL20 | QDL30 | QDL42 | QDL60 | QDL90 | QDL120 | QDL150 | QDL200 |
| 频率 | 50HZ | ||||||||||||
额定流量[m3/h] | 2 | 4 | 8 | 12 | 16 | 20 | 30 | 42 | 60 | 90 | 120 | 150 | 200 |
| 流量范围 [m3/h] | 1~3.6 | 1.8~7 | 5~11 | 8~16 | 8~22 | 12~28 | 22~40 | 30~54 | 45~75 | 72~108 | 60~150 | 80~180 | 100~240 |
| zui大压力[bar] | 21 | 21 | 24 | 23 | 24 | 25 | 26 | 26 | 24 | 18 | 18 | 18 | 18 |
| 电机功率[kW] | 0.37~4 | 0.37~4 | 0.75~7.5 | 0.75~11 | 1.1~15 | 1.1~18.5 | 2.2~30 | 3~37 | 4~45 | 11~55 | 11~75 | 11~75 | 18.5~110 |
| 温度范围[℃] | -15℃~+120℃ | ||||||||||||
| 类型 | |||||||||||||
QDL | ● | ● | ● | ● | ● | ● | ● | ● | ● | ● | ● | ● | ● |
| QDLF | ● | ● | ● | ● | ● | ● | ● | ● | ● | ● | ● | ● | ● |
| 进出口口径： | DN25 | DN32 | DN40 | DN50 | DN50 | DN50 | DN65 | DN80 | DN100 | DN100 | DN125 | DN125 | DN150 |
QDL(F)立式多级泵是一种多功能产品,可以输送从自来水到工业液体的各种不同介质，适应于不同温度、流量和压力范围，QDL适用于无腐蚀性液体，QDLF适用于轻度腐蚀性液体。QDL(F)系列不锈钢立式多级泵适用于楼宇增压供水行业、工业设备增压配套行业等。
稀薄，干净，不含固体颗粒和纤维的非易爆液体。
如需输送挥发性易爆液体，需配备防爆电机。
如需输送粘度比重较高的油类液体，选泵型号需加大，配备电机功率需加大。
如用户不作要求，本厂提供不锈钢立式多级离心泵的电源要求均为380V、50HZ。但根据用户要求，可提供特殊规格、特殊频率（50HZ、60HZ）、特殊电压（110V~660V）的电源用泵，亦可配备防爆电机，防潮、防湿电机。
当轻型不锈钢立式多级离心泵在环境温度大于40℃或海拔大于1000m时运行，由于空气密度低冷却效果差，电机输出功率P2会有一定降低。泵在上述情况下运行电机功率需配大。
