  • QDYA系列不锈钢机床冷却泵

    型号:QDYA

    产品特点
    QDY(N)A系列不锈钢机床冷却泵用于机床用泵行业,可用在车床、钻床、镗床、磨床、齿轮加工机床等。用于输送机床冷却液、机床冲洗液、润滑油、冷凝水输送、工业清洗设备和其他适合浸入式泵使用的场合。QDYA适用于无腐蚀性液体。具体适用于各类机床冷却系统、工业清洗系统、过滤系统、润滑液输送系统。
    客服热线:0512-58651188

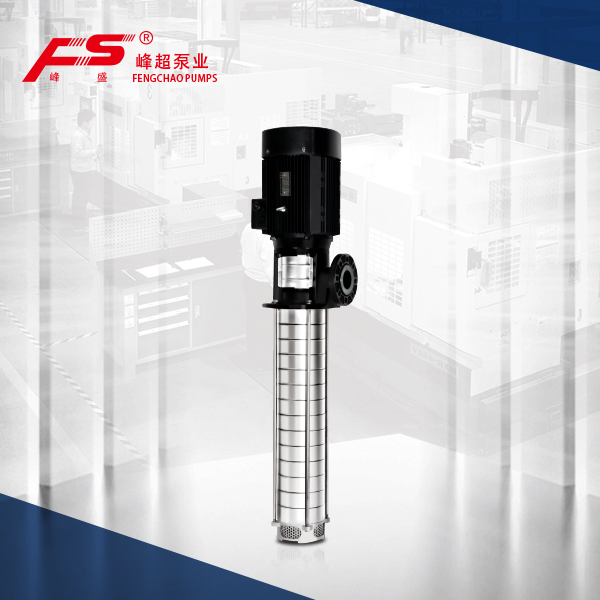

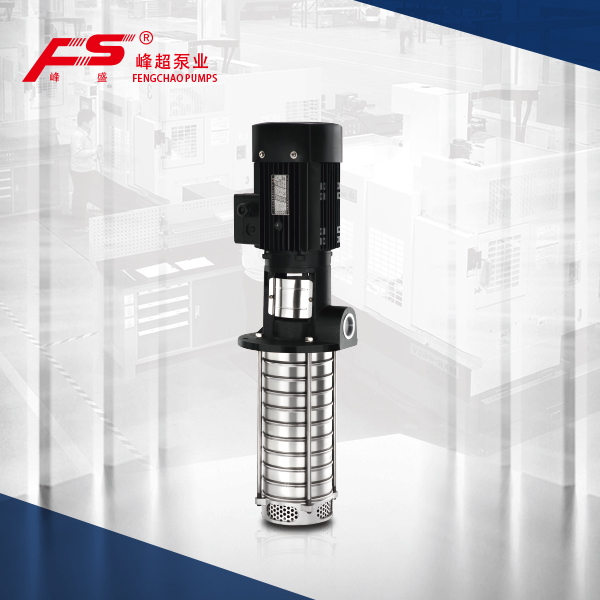

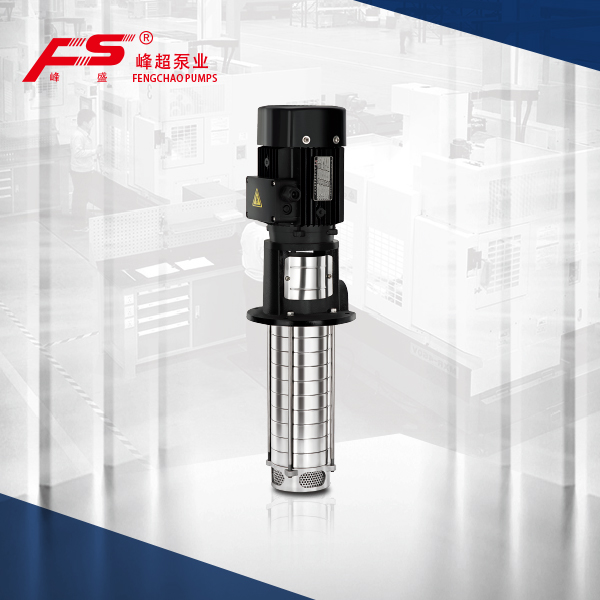

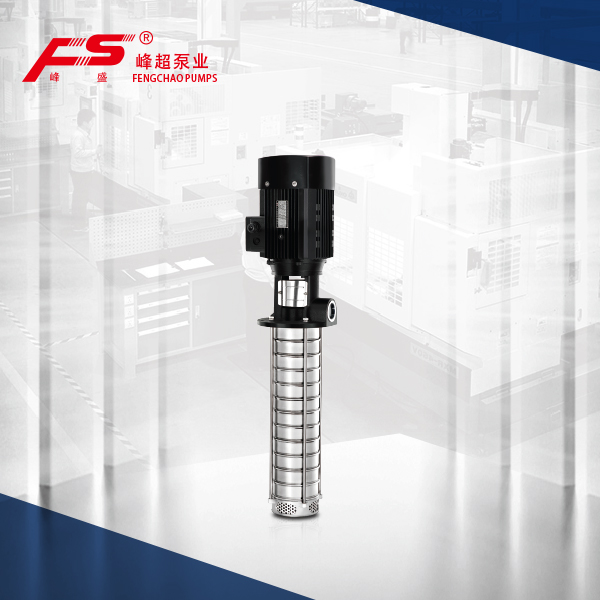

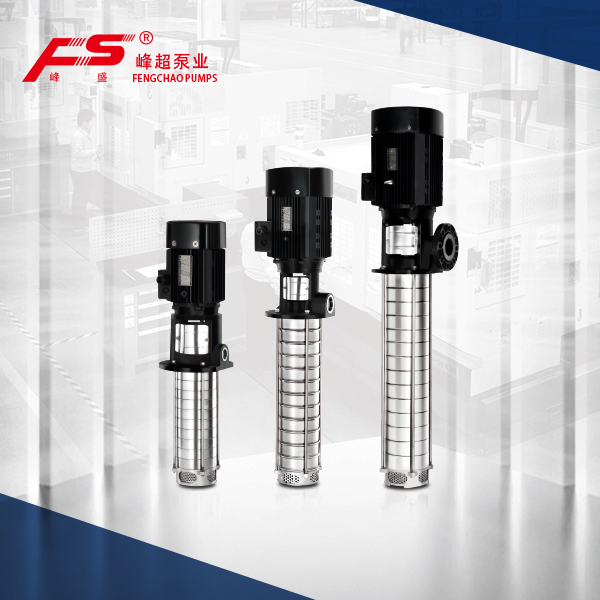

    QDYA系列不锈钢机床冷却泵

    机床冷却泵

    不锈钢机床冷却泵的性能范围

    流量范围 [m3/h]

    Q=1~108m3/h

    流量范围 [L/min] Q=17~1800L/min
    扬程 [m] H=6~235m
    电机功率 [kW] N=0.37kW~55kW
    水泵效率 [%] η=32%~75%
    液体温度 [℃] -15℃~+120℃

    不锈钢机床冷却泵的范围

    说明

    QDYA2

    QDYA4 QDYA8 QDYA12 QDYA16 QDYA20 QDYA30 QDYA42 QDYA60 QDYA90
    频率 50HZ
    额定流量[m3/h] 2 4 8 12 16 20 30 42 60 90
    额定流量 [L/min] 33 67 133 200 267 333 500 700 1000 1500
    流量范围 [m3/h] 1~3.6 1.8~7 5~11 8~16 8~22 12~28 22~40 30~54 45~75 72~108
    流量范围 [L/min] 17~60 30~117 83~183 133~267 133~367 200~467 367~667 500~900 750~1250 1200~1800
    电机功率[kW] 0.37~4 0.37~4 0.75~7.5 0.75~11 1.1~15 1.1~18.5 2.2~30 3~37 4~45 11~55
    材料形式

    泵出水段:铸铁

    泵出水段:不锈钢
    出口口径: G1" G1" G1½ " G1½" G2" G2" DN65 DN65 DN80 DN80

    五大品质提升

    • 机床冷却泵
      QDYA不锈钢机床冷却泵配用格兰富式铝壳电机,选定国内大型电机厂家名牌电机,搭配日本NSK轴承及冷轧硅钢片,具有轻型美观,散热快,高效率,低噪音等优良特点。
      全封闭式结构,防护等级IP55,绝缘等级F级。
    • 机床冷却泵
      泵出水段参照德国Brinkmann新技术,采用目前国内先进的精密铸造技术,外形精致美观。
      内部可安装双重密封结构,彻底解决了原有水泵密封容易漏水的问题。
    • 机床冷却泵
      铸铁出水段表面全部采用黑色电泳漆加工处理。
      具有美观,长久耐用,油漆表面绝不脱落的优点。
    • 机床冷却泵
      底座进水段采用不锈钢硅溶胶浇铸工艺,数控车床批量加工生产,外形美观,坚固耐用。
      四周过滤镂空环形能使吸水更加充分, 并能过滤较大杂物。
    • 泵腔内部零件
      泵腔内部零件参照国外新技术,采用精密铸造,数控车床,加工中心等现代化先进的工艺手法和加工设备。
      品质不断优化,性能提升,核心品质更加优良完美。

    不锈钢机床冷却泵的应用

    QDYA系列不锈钢机床冷却泵用于输送机床冷却液、机床冲洗液、润滑油、冷凝水输送,工业清洗设备和其它适合浸入式泵使用的场合。QDYA适用于无腐蚀性液体,QDYN适用于轻度腐蚀性液体。
    QDYA系列机床冷却泵具体适用于各类机床冷却系统、工业清洗系统、过滤系统、润滑液输送系统。

    不锈钢机床冷却泵的运行条件

    稀薄,干净,不含固体颗粒和纤维的非易爆液体,可输送水及冷却用水溶液和切割润滑液。
    如需输送挥发性易爆液体,需配备防爆电机。
    如需输送粘度比重较高的油类液体,选泵型号需加大,配备电机功率需加大。

    不锈钢机床冷却泵的电机

    如用户不作要求,本厂提供水泵的电源要求均为380V、50HZ。但根据用户要求,可提供特殊规格、特殊频率(50HZ、60HZ)、特殊电压(110V~660V)的电源用泵,亦可配备防爆电机,防潮、防湿电机。


    zui大环境温度与海拔

    当泵在环境温度大于40℃或海拔大于1000m时运行,由于空气密度低冷却效果差,电机输出功率P2会有一定降低。泵在上述情况下运行电机功率需配大。


    不锈钢机床冷却泵的型号含义

    机床冷却泵

    不锈钢机床冷却泵说明

    QDYA机床冷却泵为配用标准电机的浸入式多级离心泵,电机轴通过泵头用联轴器直接与泵轴联接。
    为满足水箱或容器的安装深度,可安装空腔体或加长管或垫高块来改变泵本身的浸入深度,不同的级数长度见尺寸和重量表。

    不锈钢机床冷却泵的安装

    图中尺寸为zui小安装尺寸(如果水槽底部有特殊装置,或水槽底部铁屑等杂物较多时H1需适当放大):
    机床冷却泵的安装

    订货须知

    1.订货时请说明水箱或容器的内壁深度,以便选择泵的浸入深度。
    2.输送特殊液体时,请在合同中注明液体的名称、温度、密度、浓度、粘性等,以便合理选配材质和电机功率。
    3.当对流量、扬程、电源等方面有特殊要求时,请在合同中注明。
