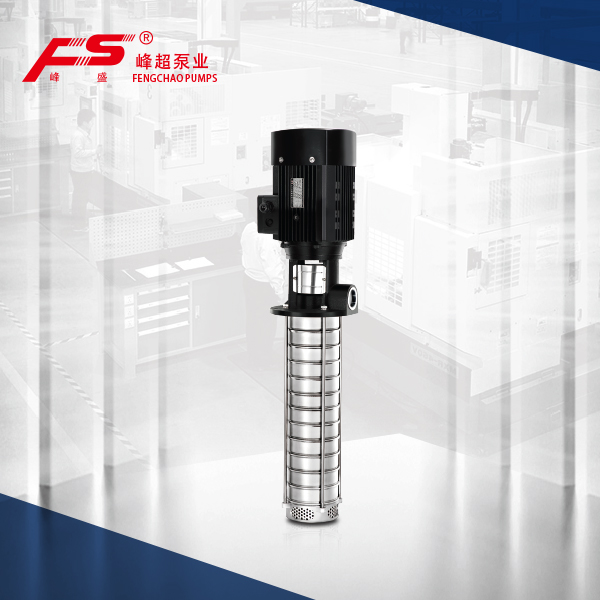

浸入式车床冷却泵

型号:QDYA

产品特点
QDYA系列冷却泵用于机床用泵行业,可用在车床、钻床、镗床、磨床、齿轮加工机床等。用于输送机床冷却液、机床冲洗液、润滑油、冷凝水输送、工业清洗设备和其他适合浸入式泵使用的场合。QDYA适用于无腐蚀性液体。具体适用于各类机床冷却系统、工业清洗系统、过滤系统、润滑液输送系统。
客服热线:0512-58651188

浸入式车床冷却泵

性能范围


流量范围 [m3/h]

Q=1~108m3/h

流量范围 [L/min] Q=17~1800L/min
扬程 [m] H=6~235m
电机功率 [kW] N=0.37kW~55kW
水泵效率 [%] η=32%~75%
液体温度 [℃] -15℃~+120℃

产品范围

说明

QDYA2

QDYA4 QDYA8 QDYA12 QDYA16 QDYA20 QDYA30 QDYA42 QDYA60 QDYA90
频率 50HZ
额定流量[m3/h] 2 4 8 12 16 20 30 42 60 90
额定流量 [L/min] 33 67 133 200 267 333 500 700 1000 1500
流量范围 [m3/h] 1~3.6 1.8~7 5~11 8~16 8~22 12~28 22~40 30~54 45~75 72~108
流量范围 [L/min] 17~60 30~117 83~183 133~267 133~367 200~467 367~667 500~900 750~1250 1200~1800
电机功率[kW] 0.37~4 0.37~4 0.75~7.5 0.75~11 1.1~15 1.1~18.5 2.2~30 3~37 4~45 11~55
材料形式

泵出水段:铸铁

泵出水段:不锈钢
出口口径: G1" G1" G1½ " G1½" G2" G2" DN65 DN65 DN80 DN80

应用


QDYA系列液下泵用于输送机床冷却液、机床冲洗液、润滑油、冷凝水输送,工业清洗设备和其它适合浸入式泵使用的场合。QDYA适用于无腐蚀性液体,QDYN适用于轻度腐蚀性液体。
QDYA系列机床冷却泵具体适用于各类机床冷却系统、工业清洗系统、过滤系统、润滑液输送系统。

运行条件

稀薄,干净,不含固体颗粒和纤维的非易爆液体,可输送水及冷却用水溶液和切割润滑液。
如需输送挥发性易爆液体,需配备防爆电机。
如需输送粘度比重较高的油类液体,选泵型号需加大,配备电机功率需加大。

电机

如用户不作要求,本厂提供水泵的电源要求均为380V、50HZ。但根据用户要求,可提供特殊规格、特殊频率(50HZ、60HZ)、特殊电压(110V~660V)的电源用泵,亦可配备防爆电机,防潮、防湿电机。


最大环境温度与海拔

当泵在环境温度大于40℃或海拔大于1000m时运行,由于空气密度低冷却效果差,电机输出功率P2会有一定降低。泵在上述情况下运行电机功率需配大。


型号含义

机床冷却泵

泵说明

QDYA机床冷却泵泵为配用标准电机的浸入式多级离心泵,电机轴通过泵头用联轴器直接与泵轴联接。
为满足水箱或容器的安装深度,可安装空腔体或加长管或垫高块来改变泵本身的浸入深度,不同的级数长度见尺寸和重量表。

泵的安装

图中尺寸为最小安装尺寸(如果水槽底部有特殊装置,或水槽底部铁屑等杂物较多时H1需适当放大):
机床冷却泵的安装
