1、拆卸前准备

拆卸前要先仔细检查设备，根据设备要求和具体情况把需要的工具放在指定的油盘中准备好。单独准备另一个油盘用来放较小的零件，如螺母等，注意不要把零件放在装工具的油盘里。

2、拆卸过程

其一部分∶整体拆卸

1、用固定扳手将出水端法兰螺丝拧下，卸下短管，将螺母与螺杆套好后放在准备好的零件油盘中。罗茨泵

2、用同上的方法拆卸进水端的法兰螺丝，清理法兰上的垫子，可以用涯子轻轻敲打，再用锯条清理十净。

3、用固定扳手将联轴器的螺丝卸下，螺丝与螺母套在一起放进油盘（螺杆上有4个胶圈，1个铁圈，1价簧垫），拆卸时不得野蛮拆卸，以避免对联轴器造成损害

4、用固定扳手拆除水泵地脚螺丝，并将螺母与固定台上的全属垫片一起放入零件油盘中，将水泵抬出来倒置放水，然后把水泵抬到工作台上。建议抬泵前先将平衡管拆下，以免抬的过程中将平衡管损坏。拆卸时应严格保护零件的制造精度不受损伤：拆卸穿杆的同时应将各中段用垫垫起， 以免各中段止口松动下沉将轴压弯注意亊项：

A、将泵壳内的液体放掉；

B、如果轴承部件是稀油润滑时应将润滑油放掉；

C、拆去妨碍拆卸的附属管路，如平衡管、水封水管等管路和引线，

拆卸顺序：

泵的拆卸步骤（所有拆下的部件要按顺序依次放置）

1、用扳手将联轴器的固定螺丝拧下，再用三角拉力器将联轴器拉出，将联轴器的键取下来放入零件油盘中，将联轴器取下来放在木板上。

2、用固定扳手将进/出水端的轴承端盖拆下，把螺杆放入油盘中，将轴承端盖放在木板上。

3、把联轴器临时装上，以防止拧下压紧螺母的时候轴和螺母一起转动，用两种专用固定扳手将进水端与出水端的压紧螺母拆下(进水端顺时针，出水端读时针方向），把拆下的压紧螺母放入油盘中，再把联轴器卸下。

4、用扳手将轴承座的螺丝卸下，再用平行拉力器将轴承座拉下来，按照顺序放在木板上，将拆下的螺母放在零件油盘中。禁止用力过猛，以免设备损坏。

5、将进水端与出水端的挡水环取下放入零件油盘中。

6、用扳手拧下填料压盖的螺丝放入油盘中，将进水端与出水端的填料压盖取下，并按照顺序放在木板上。

7、用铁钩将进水端与出水端的填料掏十净，将进水端的水封环掏出放入油盘中。罗茨泵

8、将工具油盘中的螺丝拧在平衡室端盖上，用平行拉力器将平衡室端盖拉下来放在木板上，并将用到的螺丝卸下来放在工具油盘中。

9、临时装上联轴器，用专用扳手将压紧轴套拆下，放入油盘中。

10、将轴向外轻轻拽一下，取下平衡盘按顺序放在木板上。

11、用扳手卸下拉紧螺栓并将螺母套好，放在木板上。

12、按顺序依次取下出水段、叶轮、键、中段．.“按顺序放在木板上，键放入零件油盘中。

13、从进水段取下轴，将定位轴套从轴上取下放入油盘中，将轴放在铁架的V型铁上，进水段放在木板上。

（三）检查清理和安装前准备

1、将所有拆卸下来的零件进行检查，看是否缺少、是否有损坏或裂缝，有损坏的要进行修复，缺少和不能继续使用的零部件必须更换，且要保证零件的型号与原来的型号一致，可以和其他零件配合使用。

2、将拆下来的所有零件进行滔洗，用抹布擦十净，有锈蚀的用锯条或砂纸去除。

3、浸入式离心泵在安装之前需要用特制的纸做垫子。首先用粉笔涂在中段的边缘上，将裁剪好的纸块放在上面用力压，使粉笔灰的比记留在纸上，注意保证纸不要发生移动。按照纸上的形状按先内后外的顺序进行裁剪，剪好后要放在中段另一面进行检查，以刚好放进去为合格，否则要进行修剪或者事剪。用同样的方法做4个中段的垫子。

4、再诵过测量平衡室端盖直径做1个平衡室端盖的垫子，测量轴承端盖直径做2个轴承端盖的垫子，并将3个垫子打孔。

5、此外还要用石棉纸做4个法兰接口用的垫子,做时要留一个尾巴 ,为了安装的时候调整位置。

(四)泵体安装(立式装法)

1、将进水段放在三角架上,通过垫东西来调整至水平。

2、将定位轴套从轴的出水一端套进去 ,反向拧紧,轴套端面与轴上螺纹的终端对齐。

3、将装有定位轴套的轴放入进水段,轴底部用木块垫好,注意保证整个安装过程中轴是竖直的。

4、装键,安装其一级叶轮,调整垫轴木块高度使叶轮盖板与中段的面在同一平面上,然后在进水段上安放已经1子的垫子,必要时垫子可用涂黄油的方法定位,再把中段装好。按照此方法装好其他键、叶轮、中间段.罗茨泵

5、装出水段,在后一级中段放好垫子,将出水段装上。

6、为了防止轴下滑,将平衡盘临时装上。注意不要拧得太紧。

7、将拉紧螺栓装好

8、把水泵放在工作台.上,抬起来墩一下,注意要轻,使水泵四脚平衡,然后把拉紧螺母拧紧(出水端部分)。

9、将压紧轴套装上，可用联轴器固定轴防止转动。

10、将平衡室端盖加垫子后装上。

11、装出水端填料压盖,不要用螺丝拧紧。

12.将出水端的挡水环装在轴套上。

13、装出水端轴承座(承),注意方向， 油孔要朝上,滴水孔朝下。

14、用专用扳手装出水端压紧螺母,临时装上联轴器以防止拧紧时轴转动。

15装出水端轴承端盖,加垫子(进水端部分)。

15、装出水端轴承端盖，加垫子(进水端部分)。

16、装进水端水封环。罗茨泵

17.将填料压盖装上,不要用螺丝拧紧。

18、装进水端挡水环。

19、装进水端轴承座(承) , 注意方向，油孔要朝上,滴水孔朝下。

20、用专用扳手装进水端压紧螺母,临时装上联轴器防止轴转动,然后把联轴器卸下来。

21、装进水端轴承端盖,加垫子。

22、先把键装好,再把联轴器装上,若装不进去,不要用涯子等敲击,要卸下来检查接触面是否光滑或发生变形,若有，要修整后再次装 上,必要时用铜棒轻轻敲打适当位置,装到位后将固定螺丝拧紧。

23、装填料；首先填料的长度要根据轴套周长截取合适,以免短了漏气、长了影响安装,填料接头要斜切45° ,装时用起子从一头开始逐渐往里塞，且接头要恰好吻合 ,两条填料接口错开90°或180°。注意现在不要装的太多,以免太多太紧影响联轴器找中心。

    江苏峰超泵业有限公司（以下简称峰超泵业）创建于2000年，是集科研、生产、销售于一体的不锈钢多级泵专业生产厂家。公司创建二十年来，产品不断优化，推陈出新，具有进口的品质，国产的价格。

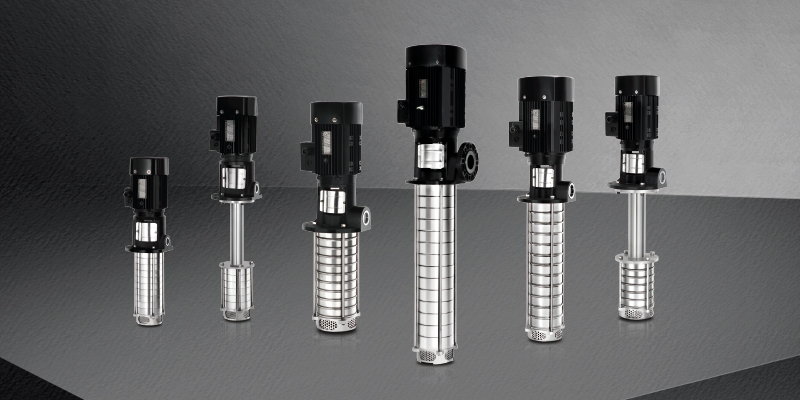

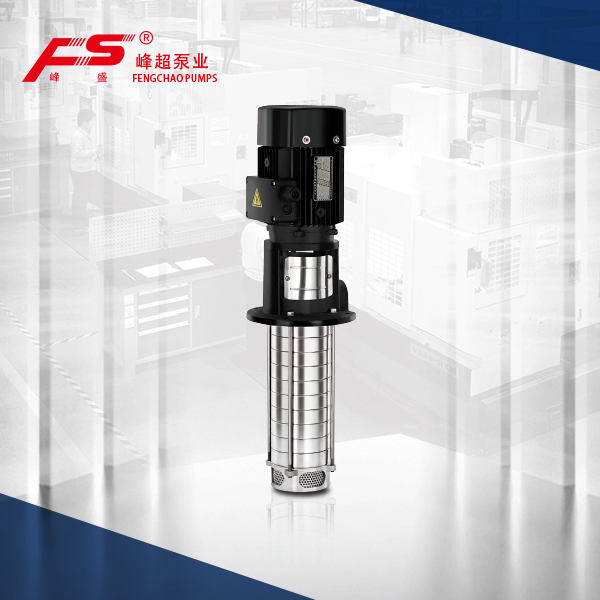

    江苏峰超泵业公司主导产品QDL，QDLF系列轻型不锈钢立式多级离心泵，QDYA,QLYA,QDYN系列浸入式多级离心泵/机床专用冷却泵/机床专用液下泵，QDYG系列浸入式变频高压泵，QDYB2,QDYB4系列中小型机床专用冷却泵/浸入式不锈钢多级泵，智能供水设备系列等产品。主要性能指标已达到国内高水平。不锈钢浸入式多级离心泵适用于各类机床冷却系统、工业清洗系统、过滤系统、润滑液输送系统，为全国各大机床厂家、各类机械工业制造厂家长期配套使用。如果您有此方面的需求，可以联系我们的客服电话0512-58651188
