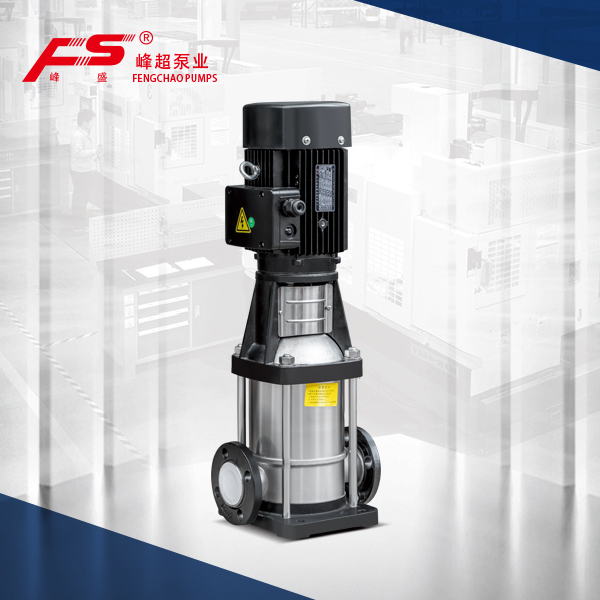

CDMF轻型立式多级离心泵

性能范围

流量范围 [m3/h]	Q=1~240m3/h
扬程 [m]	H=6~400m
电机功率 [kW]	N=0.37kW~110kW
水泵效率 [%]	η=32%~75%
液体温度 [℃]	-15℃~+120℃
进出口联接圆法兰规格	DN25~DN150

产品范围

说明

QDL2

QDL4

QDL8

QDL12

QDL16

QDL20

QDL30

QDL42

QDL60

QDL90

QDL120

QDL150

QDL200

频率

50HZ

额定流量[m3/h]

120

150

200

流量范围 [m3/h]

1~3.6

1.8~7

5~11

8~16

8~22

12~28

22~40

30~54

45~75

72~108

60~150

80~180

100~240

最大压力[bar]

电机功率[kW]

0.37~4

0.75~7.5

0.75~11

1.1~15

1.1~18.5

2.2~30

3~37

4~45

11~55

11~75

18.5~110

温度范围[℃]

-15℃~+120℃

类型

QDL

●

QDLF

●

进出口口径：

DN25

DN32

DN40

DN50

DN65

DN80

DN100

DN125

DN150

应用

QDL/QDLF轻型立式多级离心泵是一种多功能产品，可以输送从自来水到工业液体的各种不同介质，多级离心泵适应于不同温度、流量和压力范围，QDL适用于无腐蚀性液体，QDLF适用于轻度腐蚀性液体。CDMF轻型立式多级离心泵可运用在楼宇增压供水行业、工业设备增压配套行业。立式多级离心泵型号齐全,应用广泛,使用寿命长,效率高等等特点。

运行条件

稀薄，干净，不含固体颗粒和纤维的非易爆液体。

如需输送挥发性易爆液体，需配备防爆电机。

如需输送粘度比重较高的油类液体，选泵型号需加大，配备电机功率需加大。

电机

如用户不作要求，本厂提供水泵的电源要求均为380V、50HZ。但根据用户要求，可提供特殊规格、特殊频率（50HZ、60HZ）、特殊电压（110V~660V）的电源用泵，亦可配备防爆电机，防潮、防湿电机。

最大环境温度与海拔

当泵在环境温度大于40℃或海拔大于1000m时运行，由于空气密度低冷却效果差，电机输出功率P2会有一定降低。泵在上述情况下运行电机功率需配大。

型号含义

截面图/QDL,QDLF12

材料/QDLF12

序号	名称	材料
1	电动机
2	电机座	铸铁
4	机械密封
5	出口导流器	不锈钢
6	普通导流器	不锈钢
7	带轴承导流器	不锈钢
8	底部导流器	不锈钢
11	轴承内圈	碳化钨
12	叶轮	不锈钢
13	泵轴	不锈钢
14	级间套	不锈钢
15	外圆筒	不锈钢
16	联轴器	碳钢
QDLF
3	泵盖	不锈钢
9	进出水段	不锈钢
10	底座	铸铁
QDL
9	进出水段	铸铁

性能曲线

性能表

型号	配用电机 (kw)	流量 Q(m3/h)	8	9	10	11	12	13	14	15	16
QDL12-20	1.5	扬程 H(m)	23	22.5	22	21	20	18.5	17	15.5	14
QDL12-30	2.2		35	34	33	31.5	30	28	26	23.5	21
QDL12-40	3		46	45	44	42	40	37	34	31	28
QDL12-50	3		58	56.5	55	52.5	50	46.5	43	39	35
QDL12-60	4		70	68	66	63	60	56	52	47	42
QDL12-70	5.5		82	79.5	77	73.5	70	65.5	61	55	49
QDL12-80	5.5		94	91	88	84	80	75	70	63	56
QDL12-90	5.5		106	103	100	95.5	91	85	79	71.5	64
QDL12-100	7.5		118	114.5	111	106	101	94.5	88	80	72
QDL12-110	7.5		129.5	125.5	122	116.5	111	104	97	88	79
QDL12-120	7.5		141	137	133	127	121	113.5	106	96	86
QDL12-130	11		153	148.5	144	137.5	131	123	115	104	93
QDL12-140	11		165	160	155	148	141	132.5	124	112	100
QDL12-150	11		177	171.5	166.5	159	152	142	133	120	108
QDL12-160	11		189	183.5	178	170	162	152	142	128	115
QDL12-170	11		201	195.5	190	181	173	161.5	151	136.5	123
QDL12-180	11		213	207.5	202	192.5	183	171.5	160	145	130

安装图

尺寸和重量

型号	尺寸（mm）					重量（kg）
型号	B1	B2	B1+B2	AC	AD	重量（kg）
QDL12-20	370	290	660	195	155	40
QDL12-30	401	290	691	195	155	46
QDL12-40	442	320	762	215	180	53
QDL12-50	474	320	794	215	180	55
QDL12-60	505	350	855	240	190	63
QDL12-70	556	390	946	275	210	74
QDL12-80	588	390	978	275	210	76
QDL12-90	619	390	1009	275	210	78
QDL12-100	650	390	1040	275	210	88
QDL12-110	681	390	1071	275	210	90
QDL12-120	713	390	1103	275	210	92
QDL12-130	832	505	1337	330	255	94
QDL12-140	863	505	1368	330	255	160
QDL12-150	895	505	1400	330	255	162
QDL12-160	926	505	1431	330	255	164
QDL12-170	957	505	1462	330	255	166
QDL12-180	988	505	1493	330	255	168
